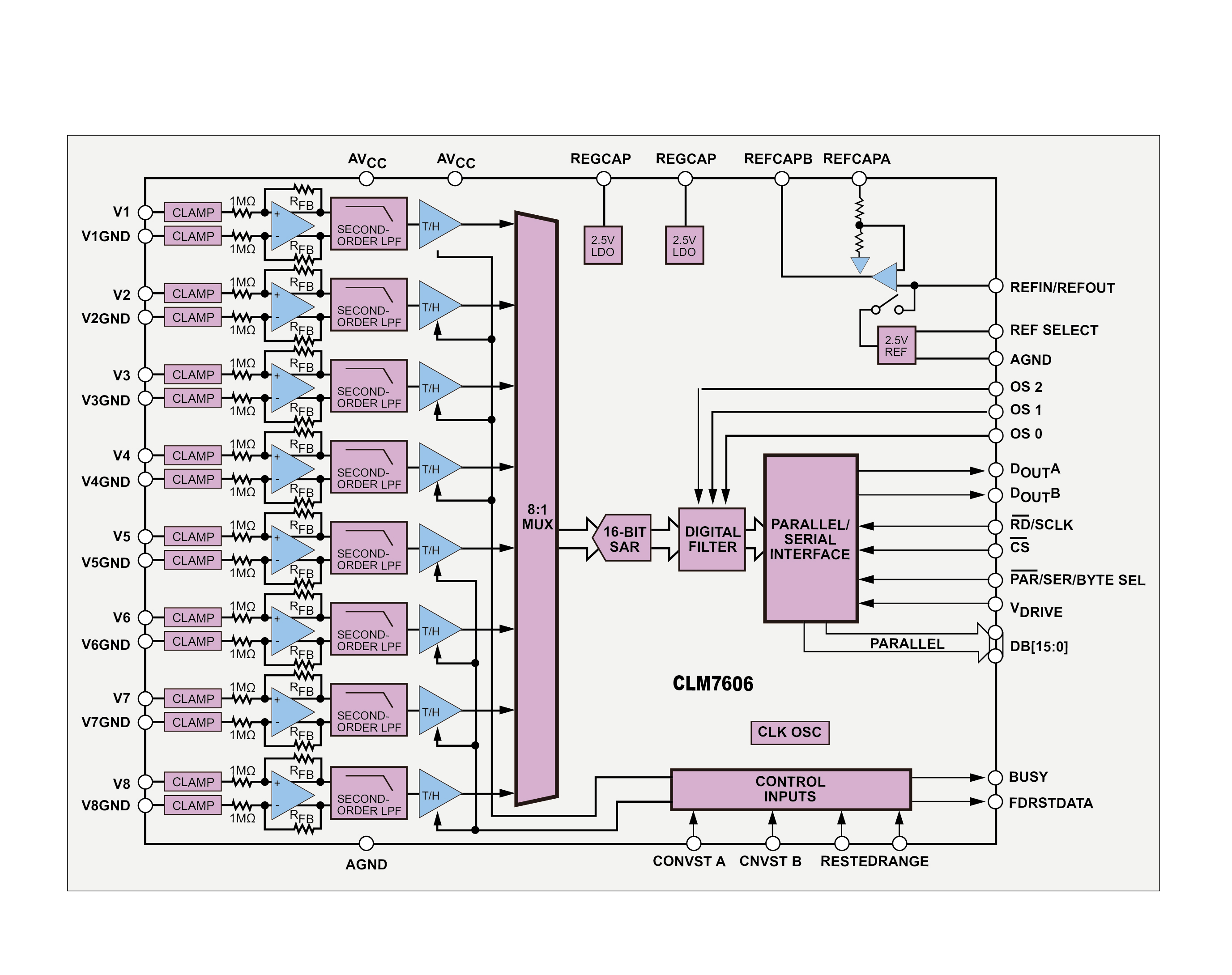

CLM7606是启珑微电子推出的一款高性能16位同步采样模数数据采集系统（DAS），其集成度与功能性堪称卓越。该系统的每个组件均精心设计，内置模拟输入钳位保护电路、二阶抗混叠滤波器、跟踪保持放大器，以及16位电荷再分配逐次逼近型模数转换器（ADC）。此外，还配备了灵活可调的数字滤波器、2.5V基准电压源及其缓冲电路，并支持高速串行与并行通信接口。在供电与信号处理方面，CLM7606仅需单路5V电源即可稳定运行，支持±10V和±5V的真双极性输入信号，所有通道的采样速率最高可达200 kSPS。其输入钳位保护电路具备极强的耐压能力，可承受高达±16.5V的过电压冲击。值得一提的是，CLM7606的模拟输入阻抗恒定为1MΩ，不受采样频率变化的影响。 得益于单电源工作模式、片上集成滤波功能和高输入阻抗特性，该系统无需额外配置驱动运算放大器与外部双极性电源，极大简化了外围电路设计。在抗混叠性能上，当采样率为200 kSPS时，二阶抗混叠滤波器的3dB截止频率为22kHz，并能提供40dB的抗混叠抑制比。同时，通过引脚配置的灵活数字滤波器，可进一步提升系统的信噪比，并有效压缩3dB带宽，满足多样化应用场景需求。值得重点强调的是，CLM7606在兼容性上表现堪称完美，能够直接Pin to Pin兼容同类型产品。在产品升级或替换时，无需对物理层或应用层进行任何软硬件修改，就能实现完全兼容替换，极大地降低了成本与技术难度。在品质把控上，启珑微电子采用自主研发的先进测试方案，对每一个出厂的CLM7606产品进行严苛测试，确保其性能不仅达到，甚至超越原始规格书标准。而且，该产品能够在工业级（-40℃ ~ 85℃）的宽泛温度范围内稳定工作，无惧各种复杂恶劣的环境，为各类应用筑牢可靠根基 。

8路同时采样输入

真双极性模拟输入范围：±10V、±5V

单 5 伏模拟电源和 2.3 V至 5 V

完全集成的数据采集解决方案

模拟输入钳位保护

具有 1 兆欧模拟输入阻抗的输入缓冲器

二阶抗混叠模拟滤波器

片上精确基准和基准缓冲器

所有通道均具有 16 位 ADC 和 200 kSPS

过采样能力及数字滤波器

灵活的并行/串行接口表演

模拟输入通道的 7 千伏静电放电额定值

95.5 分贝信噪比，-107 分贝总谐波失真

±0.5 最小有效位积分非线性，±0.5 最小有效位微分非线性

低功耗：100 毫瓦

待机模式：25 毫瓦

温度范围：−40°C to +85°C

封装:LQFP-64

电力线路监测与保护系统

多相电机控制

仪表与控制系统

多轴定位系统

数据采集系统（DAS）
